箱型トラックの後部扉に付いた長い棒は、上下の金具を同時に固定するロック装置。少ない力で扉を強く密着させ、走行中の振動や荷室のねじれでも開きにくくなっている。
一本の棒で扉の上下を同時に固定する

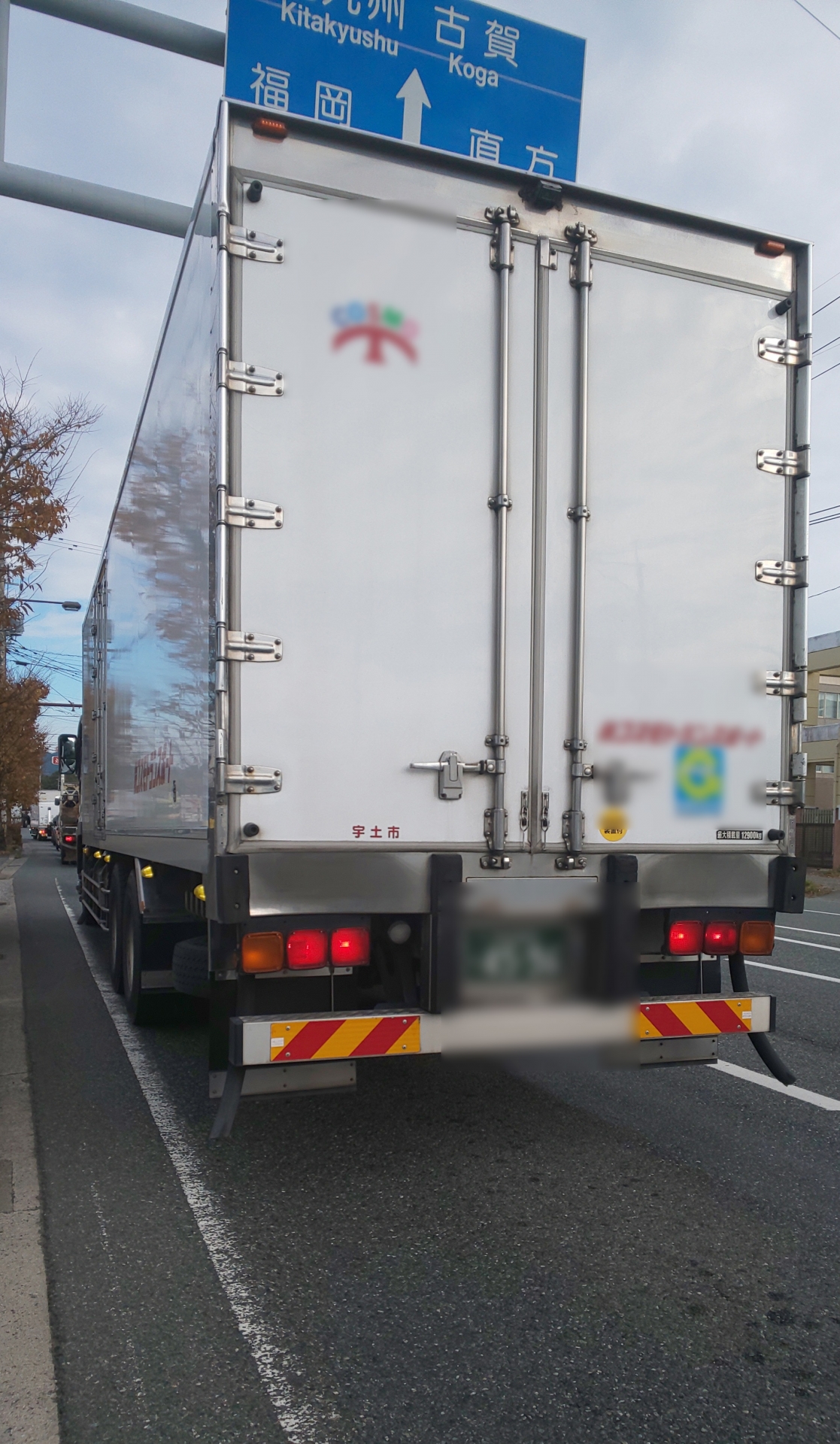

箱型トラックの後部には、左右に開く観音扉が多く使われている。その表面を縦に通っている金属製の棒が、ロックロッドや扉固定棒などと呼ばれる装置だ。

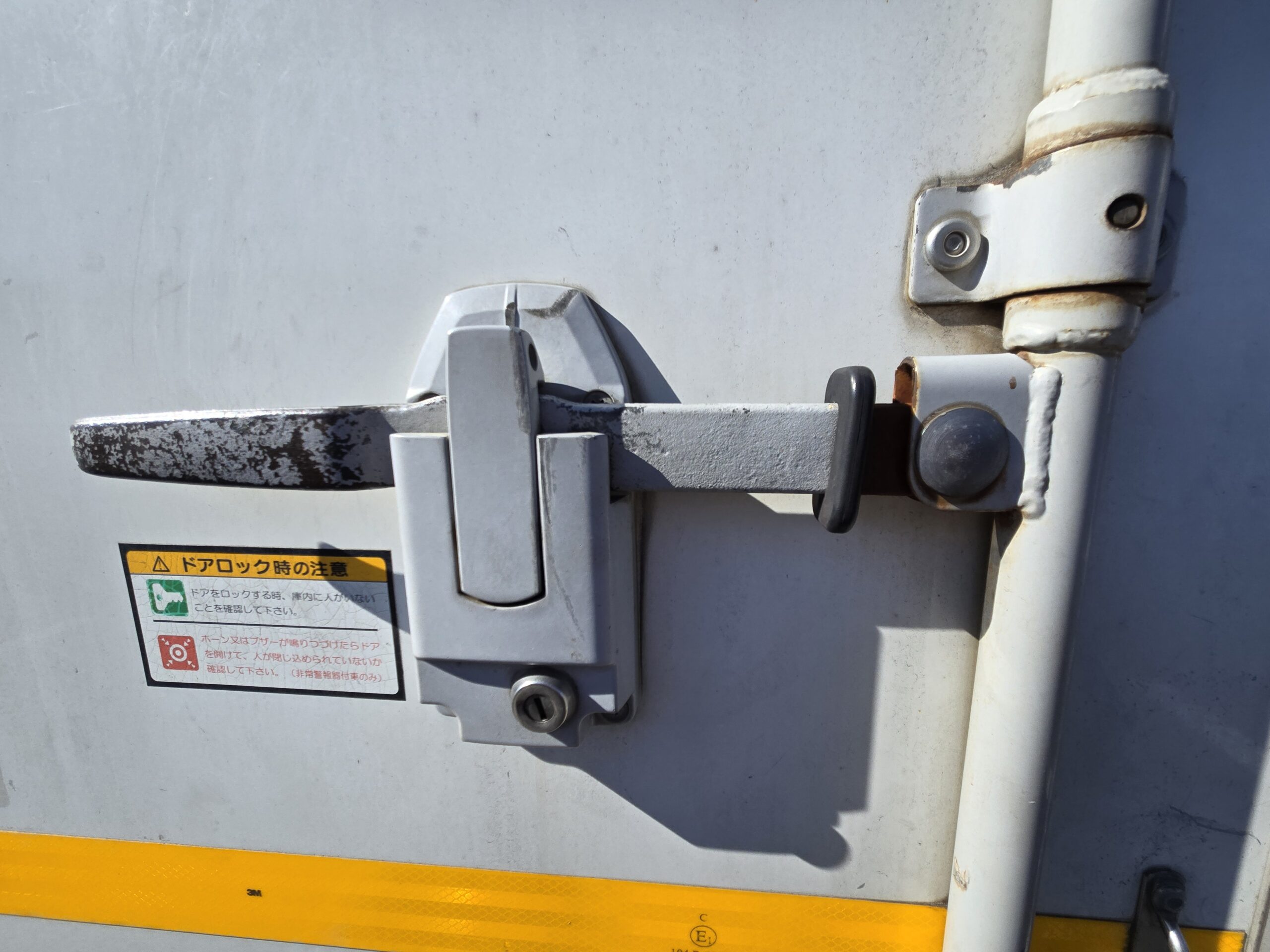

取っ手を手前へ引き、棒を回転させると、棒の上下に付いたカム状の金具が、車体側の受け金具へ入り込む。取っ手を元の位置まで倒せば、扉の上側と下側がほぼ同時に固定される仕組みになっている。
一般的なドアノブのように中央部分だけをロックした場合、大きな扉の上端や下端が走行中に浮く可能性がある。トラックの荷室は高さも幅もあるため、中央一点だけでは扉全体を安定させにくい。上下を離れた位置で固定することで、扉のばたつきや開きを抑えているわけだ。
左右の扉にそれぞれ固定棒を設ければ、荷室の開口部全体を強く閉じられる。構造は単純だが、大きな扉には非常に適した方法といえる。
回転する力で扉を強く引き寄せる

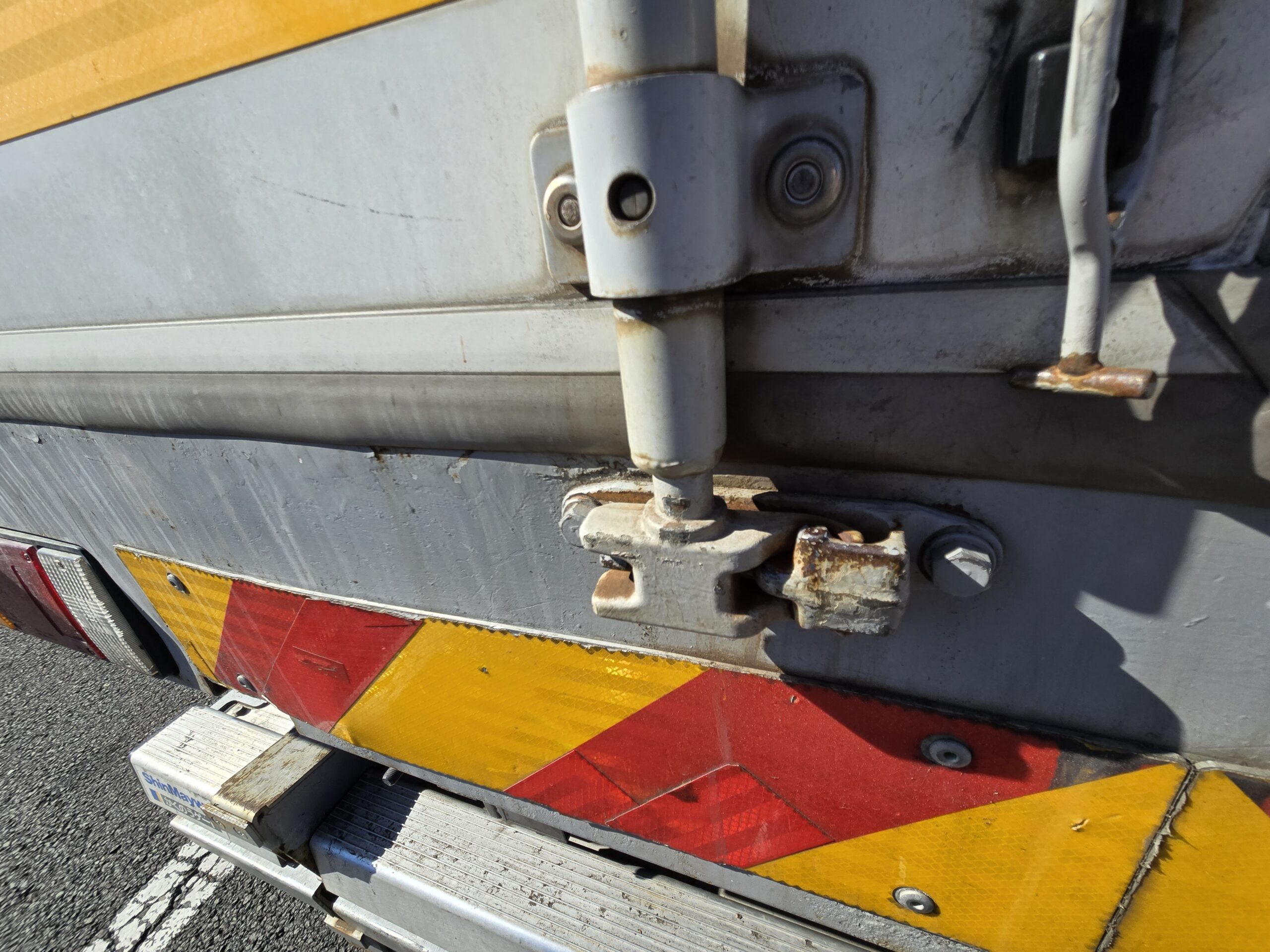

取っ手を回す操作には、扉を閉じるだけでなく、車体側へ強く引き寄せる役割がある。棒の先端に付いたカムが受け金具へ入りながら回転し、扉を荷室の枠へ押し付けていく。
このとき、扉の周囲に取り付けられたゴムパッキンも圧縮される。隙間が小さくなれば、雨水やほこりが入りにくくなり、荷室内の貨物を守りやすい。冷蔵・冷凍車では、外気の侵入や冷気の漏れを抑えることにもつながる。
長い取っ手は、てこの原理によって比較的小さな力でも強く締められる。荷室が少しゆがんでいたり、パッキンが硬かったりしても、取っ手を使えば確実にロックしやすい。
ただし、扉が正しい位置まで閉まっていない状態で無理に取っ手を回すと、金具の変形や破損を招くことがある。先に扉を枠へ合わせ、異物が挟まっていないかを確認してから操作することが大切だ。
振動や車体のねじれに耐える単純で丈夫な構造

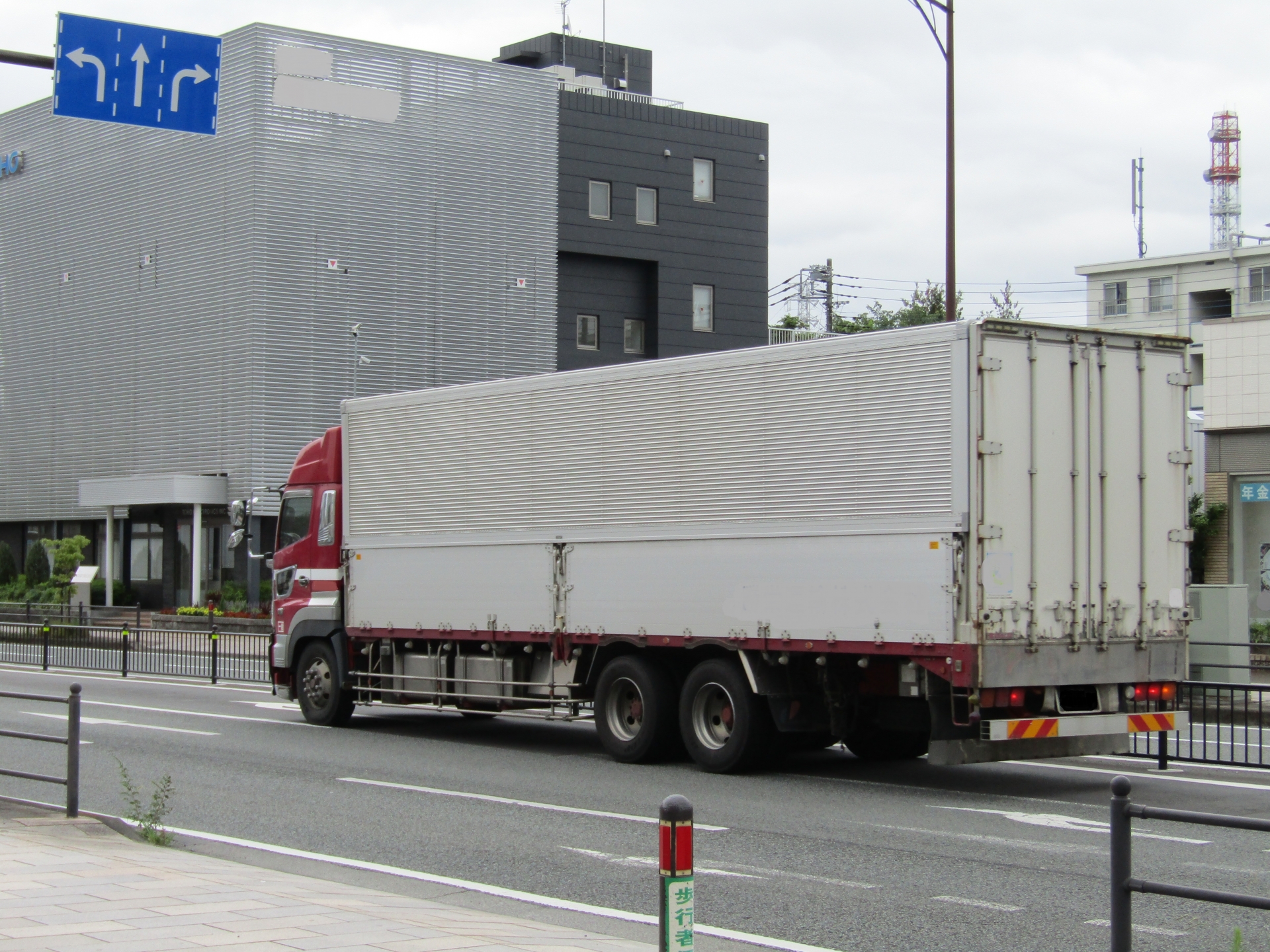

トラックは走行中、段差やカーブ、ブレーキによって絶えず振動する。荷室も完全に変形しないわけではなく、路面状況や積荷の重さによってわずかにねじれることがある。
そのため、後部扉のロックには、細かな部品を多く使った複雑な装置より、太い金属棒と丈夫な金具を組み合わせた構造が向いている。多少の振動や汚れがあっても機能しやすく、摩耗した部品の点検や交換も比較的行いやすい。
外から見ただけで、取っ手が正しい位置に収まっているか確認できる点も重要だ。さらに封印や南京錠を取り付けられる構造なら、輸送途中で扉を開けられるのを防ぐ効果も期待できる。
もちろん、取っ手が倒れていても完全にロックされているとは限らない。上下の金具が受けに入っているか、左右の扉が正しく閉じているかを出発前に確認する必要がある。
トラックの後部扉に付いた長い棒は、昔ながらの不便な装置ではない。大きな扉を上下から固定し、強く密着させ、振動や車体のねじれにも耐える。輸送現場の条件に合わせて磨かれた、単純かつ合理的なロック機構なのだ。
